Pomiary Laser Trackerem dla przemysłu

Dencam Blade Services wykonuje mobilne pomiary Laser Trackerem w zakładach przemysłowych i na obiektach klientów. Technologia pozwala wyznaczać współrzędne punktów 3D na dużych maszynach, konstrukcjach oraz zespołach bez przewożenia ich do laboratorium. Pracujemy z systemami Leica AT960 LR i AT930; zakres i metodykę dobieramy do obiektu, wymaganych tolerancji i celu kontroli.

Jeśli potrzebujesz kontroli geometrii, wsparcia montażu lub porównania elementu z modelem CAD, opisz nam swoje zadanie pomiarowe. Realizujemy zlecenia w Polsce i za granicą.

Na czym polega pomiar Laser Trackerem?

Laser Tracker jest przenośnym systemem metrologicznym, który śledzi reflektor i wyznacza położenie mierzonych punktów w przestrzeni 3D. Na podstawie tych punktów można sprawdzić wymiary i położenie elementów, osie, płaskość, prostoliniowość, równoległość oraz odchyłki względem dokumentacji. To pomiar wybranych cech geometrycznych — nie należy go utożsamiać z pełnopowierzchniowym skanowaniem 3D.

Kiedy warto zlecić pomiary Laser Trackerem?

• Kontrola dużych komponentów: sprawdzenie wymiarów, położenia i geometrii ram, części obrabianych, konstrukcji stalowych, form oraz oprzyrządowania.
• Osiowanie maszyn: kontrola osi, prowadnic, powierzchni bazowych i wzajemnego ustawienia podzespołów.
• Wsparcie montażu: bieżące sprawdzanie położenia elementów przed korektą, w trakcie ustawiania i przy odbiorze.
• Inspekcja CAD: porównanie zmierzonych punktów z modelem nominalnym i wskazanie odchyłek.
• Energetyka wiatrowa: pomiary geometrii dużych podzespołów i konstrukcji; szczegółowy zakres uzgadniamy indywidualnie.

Więcej zastosowań opisujemy na stronie przemysłowych pomiarów laserowych 3D. Jeżeli celem jest ustawienie zespołu, zobacz także osiowanie i kontrolę geometrii.

Pomiary na miejscu u klienta

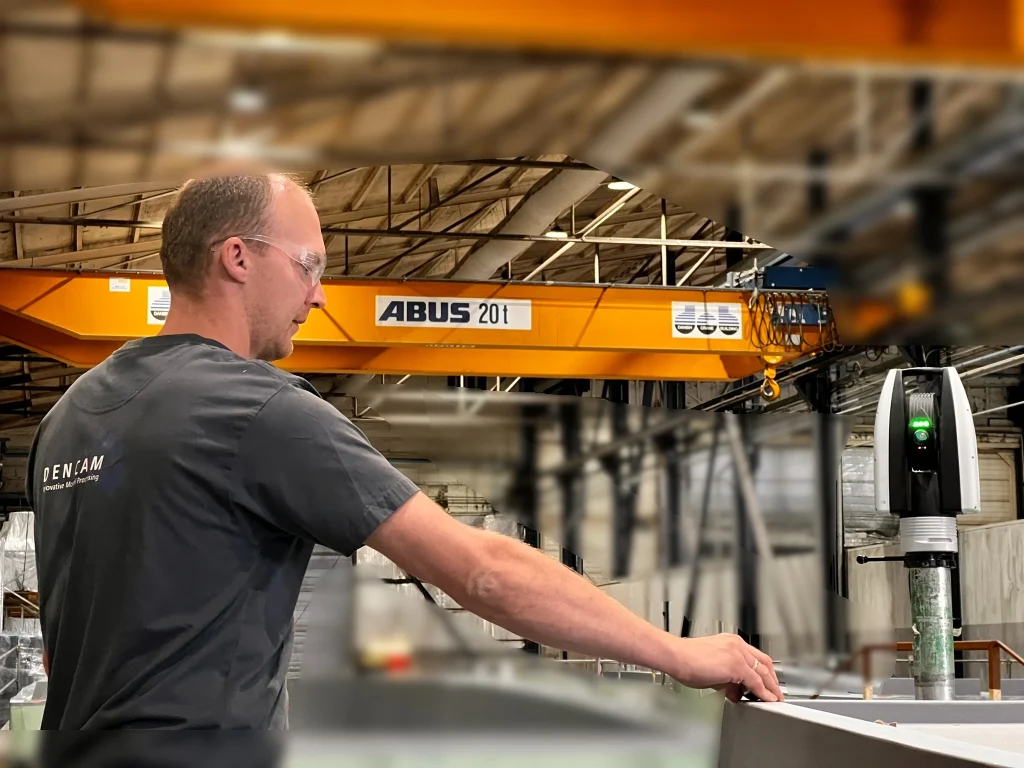

Mobilny Laser Tracker pozwala mierzyć obiekt tam, gdzie jest produkowany, montowany lub użytkowany. Przed przyjazdem ustalamy dostęp do obiektu, wymagane punkty i cechy, tolerancje, układ odniesienia oraz format wyniku. Dzięki temu pomiar odpowiada na konkretne pytanie techniczne, zamiast dostarczać zbiór danych bez kontekstu.

Wykorzystywane trackery Leica AT960 LR i AT930 pozwalają pracować z dużymi obiektami. Dostępny zasięg i osiągalna dokładność zależą od konfiguracji, odległości, warunków na stanowisku i metodyki. Parametry właściwe dla danego zlecenia potwierdzamy przed rozpoczęciem prac. Szczegóły urządzeń znajdziesz w sekcji sprzęt pomiarowy.

Jak przebiega usługa?

1. Ustalenie celu: analizujemy rysunki lub model CAD, tolerancje i warunki pracy.
2. Plan pomiaru: wybieramy cechy, bazy i pozycje urządzenia.
3. Pomiar w zakładzie: zbieramy współrzędne wskazanych punktów oraz kontrolujemy jakość danych.
4. Opracowanie wyników: sprawdzamy geometrię i, jeśli to potrzebne, porównujemy ją z CAD.
5. Raport: przekazujemy uzgodnione zestawienie wyników i odchyłek.

Jakie wyniki otrzymuje klient?

Wynik pomiaru powinien odpowiadać celowi zlecenia. W zależności od uzgodnionego zakresu możemy przygotować współrzędne punktów, zestawienie wymiarów, ocenę cech geometrycznych oraz porównanie z modelem CAD lub rysunkiem. Raport może wskazywać odchyłki od wartości nominalnych i dokumentować stan obiektu przed montażem, po regulacji albo na potrzeby odbioru. Format wyników ustalamy przed rozpoczęciem pracy, aby mógł zostać wykorzystany przez dział jakości, konstrukcji czy utrzymania ruchu.

Co wpływa na jakość pomiaru?

Ważne są stabilność obiektu, dostęp do mierzonych punktów, warunki środowiskowe oraz prawidłowo zdefiniowany układ odniesienia. Przy dużych konstrukcjach planujemy ustawienie Trackera i, gdy to potrzebne, pomiary z więcej niż jednego stanowiska. Nie deklarujemy jednej dokładności dla wszystkich obiektów: osiągalny parametr zależy od konfiguracji i przebiegu zadania. Dlatego przed ofertą pytamy o wymagane tolerancje, zakres kontroli oraz warunki na miejscu.

Ogólne informacje o technologii i typach urządzeń można znaleźć na stronie producenta Hexagon Manufacturing Intelligence.

Pytania o pomiary Laser Trackerem

Czy mierzycie obiekty bezpośrednio w zakładzie?

Tak. Pomiary wykonujemy mobilnie przy maszynie lub konstrukcji, jeśli dostęp i warunki stanowiska pozwalają przeprowadzić je zgodnie z uzgodnioną metodyką.

Jakie materiały przygotować do wyceny?

Pomocne są: cel pomiaru, przybliżone wymiary obiektu, rysunki lub model CAD, wymagane tolerancje, lokalizacja i oczekiwany termin. Jeżeli dokumentacja nie jest kompletna, zakres możemy ustalić wspólnie.

Czy wynik można porównać z modelem CAD?

Tak, jeżeli klient dostarczy odpowiedni model lub dokumentację. Zmierzone punkty możemy zestawić z geometrią nominalną i przedstawić odchyłki w uzgodnionym raporcie.

Zapytaj o pomiar Laser Trackerem

Napisz, co chcesz sprawdzić, gdzie znajduje się obiekt i jakiego wyniku potrzebujesz. Dobierzemy zakres pomiaru do zadania.
